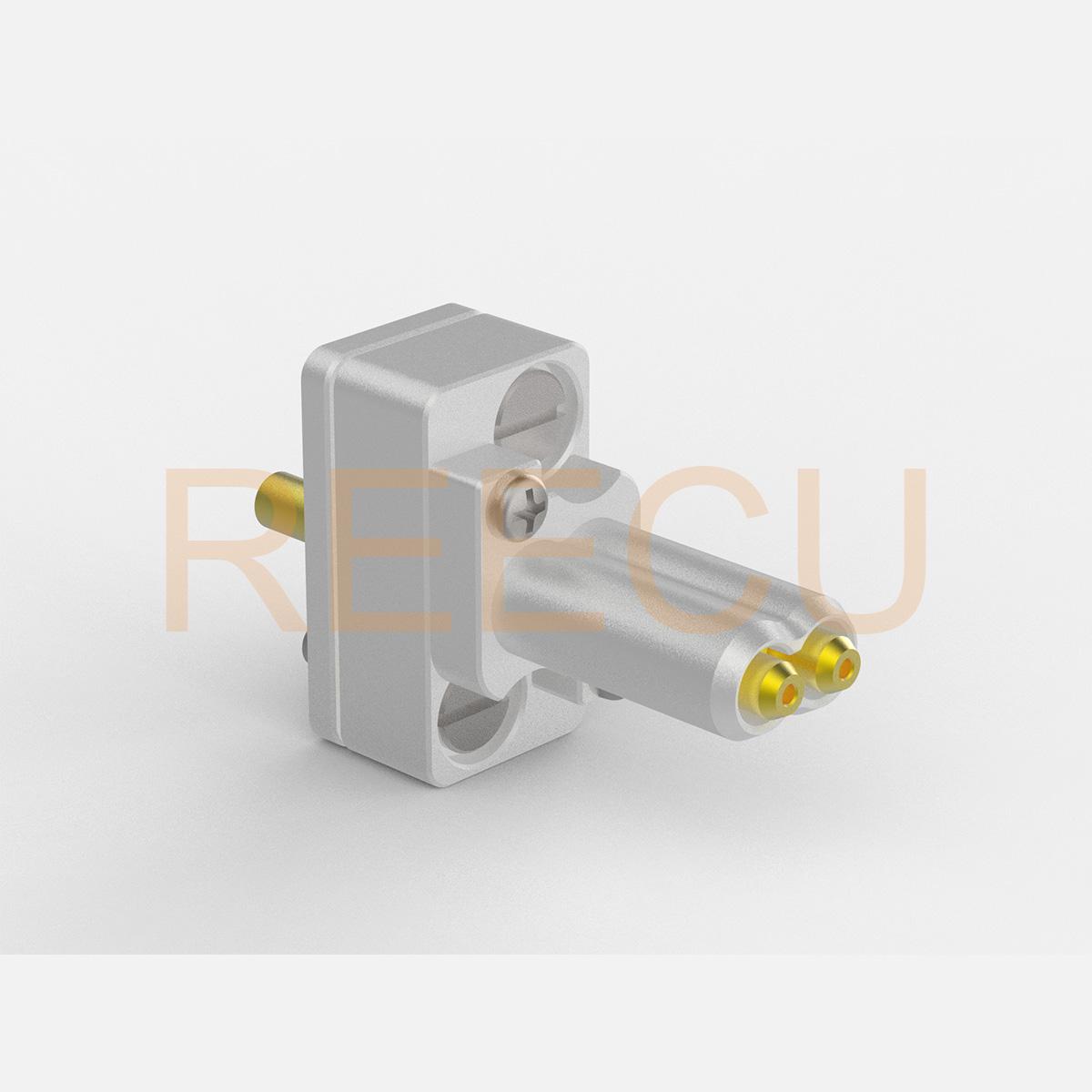

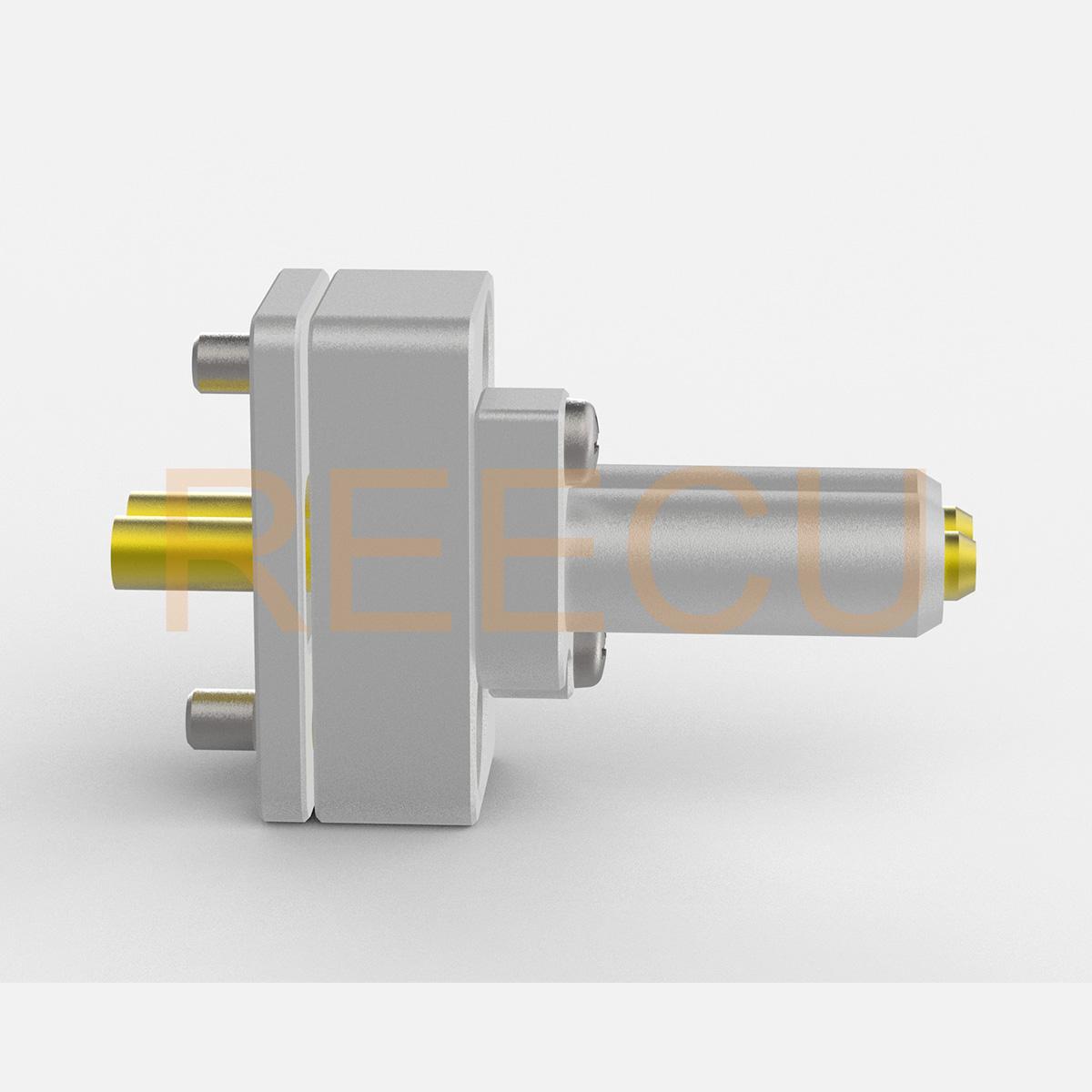

产品说明
1、适用于HFM 2P Male(Rosenberger)连接器测试；
2、高频率，低驻波，信号传输精准可靠；
3、模块化设计，浮动安装，对中误差±0.5mm；
4、提供从信号输入到信号输出一体式客制化解决方案；
技术参数
电气参数 | |
特性阻抗 | 50 Ω |
频率 | DC TO 6GHz |
驻波比 | 1.80max(DC-6GHz) |
绝缘电阻 | 1000 MΩ |
绝缘耐压 | 500 VDC |
内导体参数 | |
全行程 | 1.5mm |
工作行程 | 1.0mm |
弹力 | 100g±20%@1.0mm |
针头材质 | BeCu-Au plated |
电流 | 2A |
外导体参数 | |
全行程 | 4.0m |
工作行程 | 3.0mm |
弹力 | ＞500g@3.0mm |
电流 | 10A |
机械参数 | |
被测物型号 | Mate-AX 4P Male |
线缆组件接口 | SMPM Female |
测试寿命 | 10000 Times(PIN Changeble) |
工作温度 | -55°C~+85°C |
